摘要：分析了半固化紡織綿氈、麻纖維板、PP和PU等不同材質、不同結構的復合基材在汽車內飾頂棚方面的應用情況，研究、對比了各種基材頂棚的吸音性能等各項物理、力學綜合性能，著重介紹了PU基材頂棚的各項性能指標，并與某合資品牌車型標準進行了對比、分析，為各類車型汽車內飾頂棚基材選擇提供參考。

關鍵詞：汽車內飾頂棚 PU基材 PP基材

1前言

汽車內飾頂棚是汽車不可缺少的重要內飾零部件之一，是用不同種類的非金屬材料復合模壓制成，具有良好的吸音/隔熱性能和獨特的裝飾效果，并能夠滿足汽車在裝配線上快速裝配的需要。

內飾頂棚不僅是裝飾部件，而且還是要求很高的功能性部件。除了對車廂內的造型設計起到裝飾效果外，關鍵是對外界的高溫、高熱、高噪聲的環境能起到隔熱、隔音或吸音的作用，保持舒適的駕乘環境；同時，內飾頂棚還具有一定的緩沖功能，能夠在意外發生時對駕乘人員進行保護。可見，頂棚內飾的材料選擇必須兼顧多方面因素。通常情況下，從安全角度考慮，剛性材料不能吸能，承受的力隨著變形量的增加而增加，材料不能在碰撞全過程中保護乘員；有些材料雖然滿足力和變形的要求，但反彈力很大，吸能能力很差，也不適合做內飾。因此，頂棚基材材料的選擇至關重要，必須根據頂棚性能的不同要求來確定。

2各種基材在汽車內飾頂棚方面的應用

2.1 半固化紡織棉氈基材

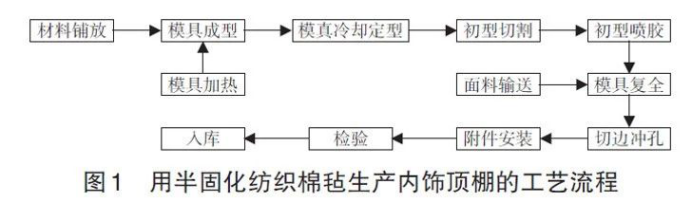

半固化紡織棉氈又稱熱固性紡織棉氈，屬于再生纖維基材。半固化紡織棉氈的主要原材料來源于服裝工業的下腳料，雖然綜合性能稍差，但由于料源充足、價廉易得，曾被廣泛使用，國內南汽依維柯輕型車、二汽EQ153 平頭載貨車、天汽TJ1041 輕型車、東南汽車戈藍等均使用過。隨著人們對乘用車的氣味和VOC等散發性能關注度的提高以及車型的更新?lián)Q代，這類基材逐漸被麻纖維板基材、PP基材和PU基材所取代。半固化紡織棉氈的成型物質為熱固性酚醛樹脂，生產過程會釋放出大量的刺鼻難聞氣味，造成環境污染。目前除個別低端車型或農用車使用外，很少有汽車廠家使用。雖然環氧系列等環保型棉氈也有研究，但由于頂棚有一定的剛性要求，目前環氧樹脂棉氈的力學性能遠不及酚醛樹脂棉氈。用半固化紡織棉氈制造內飾頂棚的生產工藝流程見圖1。

2.2 麻纖維板基材

麻纖維板是將黃麻纖維和玻璃纖維混合后，通過氣流成網或梳理成網后再擺動鋪網針刺到一起，然后壓板定型而成。麻纖維板的特點是強度高、深度拉伸性能好，內飾頂棚定型后棱角分明，中、高頻吸音效果良好，而且具有價格競爭優勢；但85℃以上的耐溫性能、疏水性能、耐霉變性能較差，密度較大，不符合輕量化、節能降耗的發展要求，現大多用于面包車、客車和載貨車，在轎車類頂棚的應用已逐步被PU基材所取代。

2.3 PP 基材

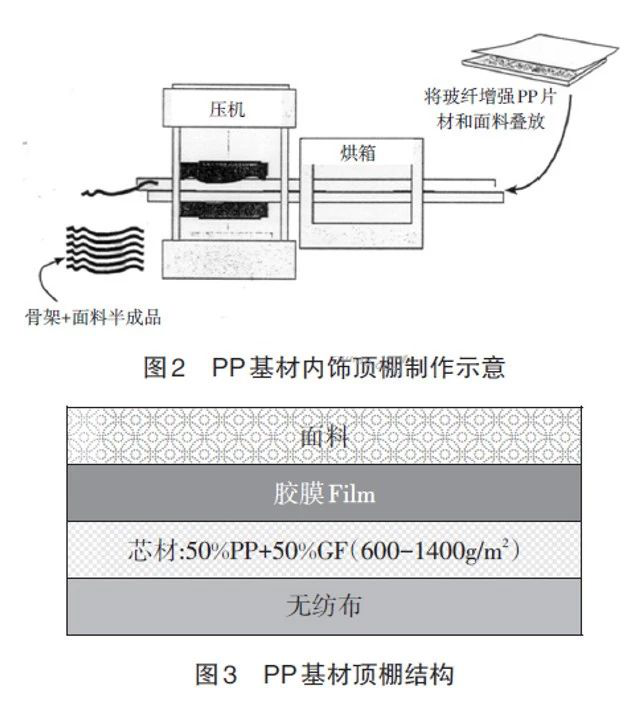

內飾頂棚用PP基材（歐洲稱為輕質GMT復合材料、日韓稱為KP-sheet）是以熱塑性PP 為基體、以長玻璃纖維或連續纖維氈為增強材料的復合材料。濕法工藝PP基材是由發泡聚丙烯與玻璃纖維混合、脫水后、加熱輥壓復合而成，干法工藝PP基材是由聚丙烯纖維與玻璃纖維混合、梳理鋪網、針刺、加熱輥壓復合而成。PP基材在200～210℃條件下加熱50～120s，膨脹后被傳送到內飾頂棚冷模具保壓定型，保壓時間20～45s，PP基材內飾頂棚制作示意圖見圖2，頂棚結構見圖3。

PP 基材內飾頂棚具有良好的剛性、尺寸穩定性、散發性能和耐氣候老化性能，是基板厚度為1.5~4.0mm內飾頂棚的理想材料；但因其吸音性能和隔熱性能略低于PU 基材頂棚、成本比PU基材高5%~10%，因此市場占有率僅為20%左右。隨著人們對車內氣味和VOC關注度的提高，PP基材在頂棚上的應用將越來越多。

2.4 PU 基材

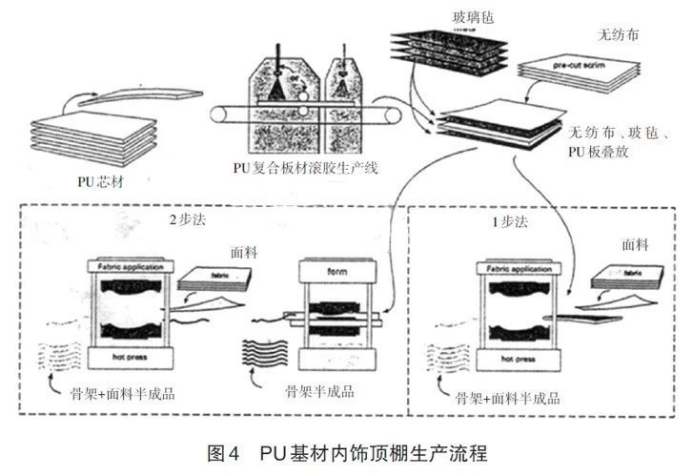

PU復合基材既有PU發泡板材的質量輕、尺寸穩定、吸音、隔熱及良好的緩沖性能等優點，又具有玻纖的剛性、PU 的可塑性等優勢，因此已成為內飾頂棚性價比最高的基材而被廣泛使用，占據著80%左右的市場份額，其生產工藝流程見圖4。

PU 基材內飾頂棚綜合性能指標優良，顯著特點如下。

a.PU基材是目前不可多得的內飾頂棚用輕量化基材之一，其密度通常是紡織棉氈、麻纖維板的60%~90%，符合汽車行業輕量化發展趨勢。

b.力學性能優良，沒有明顯的劣勢指標，由表1 某款韓系車PU 基材內飾頂棚性能測試結果（測試方法按MS257-13）可以看出，測試的性能指標遠遠高于額定值。

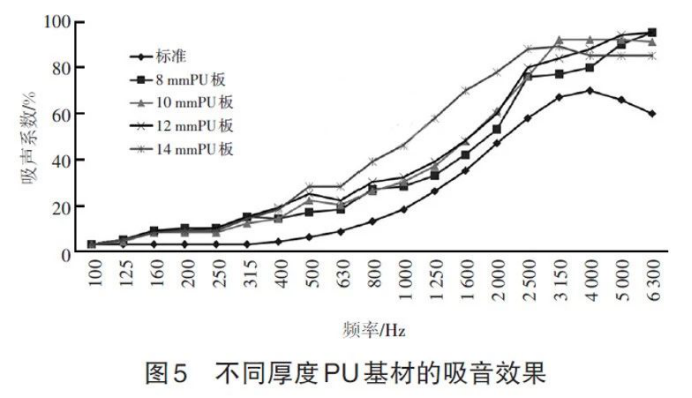

c.吸音性能超強。圖5是用駐波管法檢測在相同工藝條件下、用不同厚度PU板生產的內飾頂棚的吸音性能的結果，并以某款合資品牌車型的吸音標準為基礎進行了分析。結果表明，PU基材內飾頂棚的吸音性能遠高于產品標準要求；PU基材厚度越大，吸音效果越好。

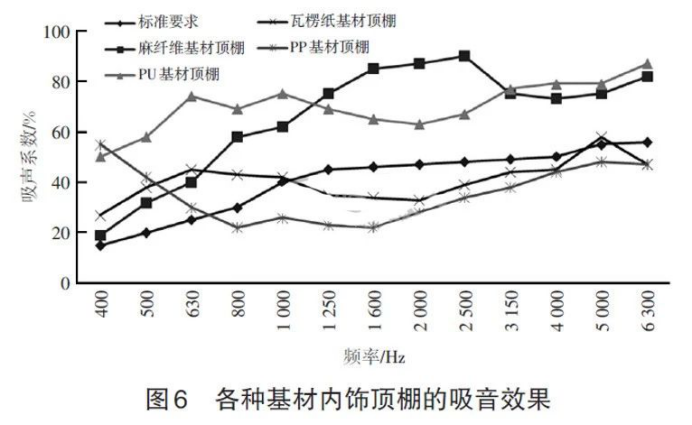

圖6是用混響室法檢測同等厚度、同樣結構面料、不同基材生產的內飾頂棚的吸音性能結果，并以某款合資品牌車型的吸音標準為基礎進行了分析。結果表明，PU基材內飾頂棚和麻纖維基材內飾頂棚的吸音性能遠高于標準要求，各類基材內飾頂棚吸音性能按優劣順序排序：PU>麻纖維>瓦楞紙板>PP。

3不同基材內飾頂棚的特點

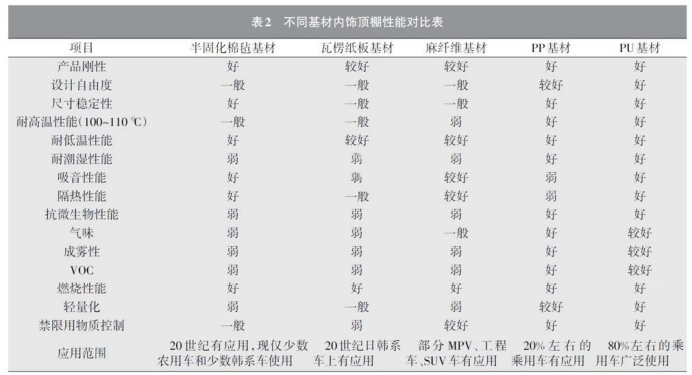

盡管成型內飾頂棚的材料種類很多，生產工藝技術也不相同，但內飾頂棚主要由面飾層和骨架層兩部分組成。面飾層主要起裝飾作用，有PET無紡布、無紡布+泡棉、針織+泡綿、針織+泡棉+底布、PVC 面飾層、PVC 面飾+泡棉+底布等結構；骨架層起自支撐作用，也是實現頂棚形狀和性能的關鍵層，同時對成本影響也較大?，F(xiàn)在市場上使用的內飾頂棚基材種類分為半固化紡織棉氈基材、瓦楞紙板基材、麻纖維基材、PP 基材、PU 復合基材等。不同基材內飾頂棚的性能對比見表2。

4結束語

綜上，結合不同結構汽車內飾頂棚復合基材的特點，分析了各種基材的性能和應用情況。為選擇綜合性能滿足要求的結構基材，應該在了解不同基材性能特點的同時，緊密結合高、中、低檔各類車型內飾頂棚具體的性能要求，才能達到提高產品市場競爭優勢的目的。
